개요
아두이노 공식 홈페이지의 아두이노 나노 제품설명 페이지의 요약본입니다. 아두이노 나노 보드를 처음 사용하시는 분들은 한번쯤은 읽어보면 도움이 될것 같네요.
아두이노 기본스펙
Microcontroller |
ATmega328 |
Operating Voltage |
5V |
Input Voltage (recommended) |
7-12V |
Input Voltage (limit) |
6-20V |
Digital I/O Pins |
22 (of which 6 provide PWM output) |
PWM Out Pins |
6 |
Analog Input Pins |
8 |
DC Current per I/O Pin |
40 mA (I/O Pins) |
Flash Memory |
32 KB of which 2 KB used by bootloader |
SRAM |
2 KB |
EEPROM |
1 KB |
Clock Speed |
16 MHz |
Length |
45 mm |
Width |
18 mm |
Weight |
7 g |
아두이노 나노 메모리
ATmega328은 32KB 메모리(부트로더 2KB포함)와 SRAM 2KB, EEPROM 1KB를 가지고 있습니다.
아두이노 나노 전원
미니 USB-B로 연결해서 전원을 공급할 수 있고 6-20V의 외부전원을 30번 핀에 연결해서 사용하거나 27번핀에 5V전원을 연결해서 사용할 수 있습니다.
아두이노 나노 디지털 입출력
나노 보드에는 14개 디지털 입출력 핀이 있습니다.
각 핀은 pinMode(), digitalWrite(), digitalRead() 함수를 사용해서 입력과 출력의 용도로 모두 사용될 수 있습니다.
동작 레벨은 5V이고 각핀 최대 40mA 입출력을 사용할 수 있습니다. 우노보드의 경우 20mA의 사용을 권장하는 설명이 있었는데 나노에는 그런얘기는 없이 최대사용범위만 써놨네요. 아마 비슷한 스펙이지 않을까 싶네요.
내부적으로 20~50kΩ의 풀업저항이 똑같이 구성되어 있습니다.
특수 목적의 디지털핀
* 시리얼: 0(RX)번과 1(TX)번핀은 TTL 시리얼 통신에 사용됩니다. FTDI USB-to-TTL Serial chip에 연결되어 있습니다.
* 외부인터럽트: 2번 3번핀은 attachInterrupt() 함수사용으로 인터럽트 트리거핀으로 사용할 수 있습니다.
* PWM: 3, 5, 6, 9, 10, 11번 핀은 analogWrite() 함수로 8-bit PWM 출력용으로 사용할 수 있습니다.
* SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK) 핀은 SPI라이브러리를 사용한 SPI통신을 지원합니다.
* LED: 13번핀인 내장 LED와 여결되어 있습니다. HIGH 값에 켜지고 LOW값에 꺼집니다.
아두이노 나노 아날로그 입출력 핀
나노 보드는 A0~A5의 우노보드보다 2개 더많은 8개 아날로그 입력력 핀이 있고 각각 10bit해상도(0~5V)를 지원합니다.
기본적으노 0~5V의 값을 사용하는데 analogReference() 함수를 사용해서 변경도 가능합니다.
6, 7번 핀은 디지털핀으로 사용될 수 없습니다.
4번(SDA), 5번(SCL) 핀은 Wire라이브러리를 통한 I2C(TWI) 통신을 지원합니다.
기타 핀
* AREF. 아날로그 입력용 참고전압핀입니다. (analogReference()함수 사용)
* Reset. LOW값으로 프로세서 리셋을 시킵니다.
아두이노 나노 프로그래밍
아두이노 소프트웨어에서 Tools >> Board 메뉴에서 "Arduino Duemilanove 혹은 Nano w/ATmega328" 를 선택해서 프로그램을 할수 있는데 기본적으로 아두이노 보드는 출하시 별도 프로그래밍없이 사용할 수 있도록 preburn해서 출하됩니다.
STK500 프로토콜을 사용해서 통신을 하는데 ICSP (In-Circuit Serial Programming) 헤더를 통해서 아두이노 ISP나 유사방법으로도 우회할 수도 있습니다.
아두이노 소프트웨어리시얼 통신
SoftwareSerial 라이브러리를 사용해서 우노 보드의 모든 디지털핀을 시리얼통신용으로 사용할 수 있습니다.
아두이노 자동 리셋
펌웨어 업로드시 리셋버튼을 눌러주어야 하는데 우노 보드는 연결된 컴퓨터에서 소프트웨어적으로 리셋을 시킬 수 있도록 설계되었습니다. 그래서 업로드 할때 IDE에서 업로드 버튼만 누르면 알아서 보드를 업로드 준비 상태로 만들고 업로드가 진행됩니다. 이 자동 리셋기능을 비활성화 시킬수도 있는데, 리셋라인을 110옴 저항을 5V로부터 연결하면 된다고 하네요.

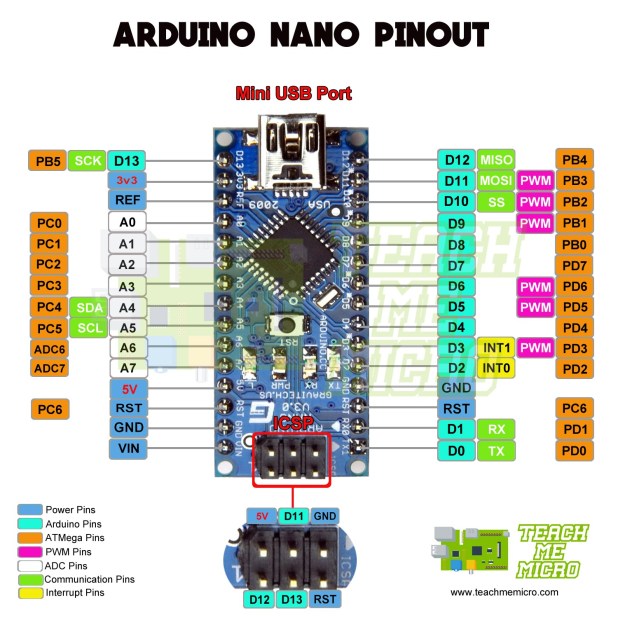

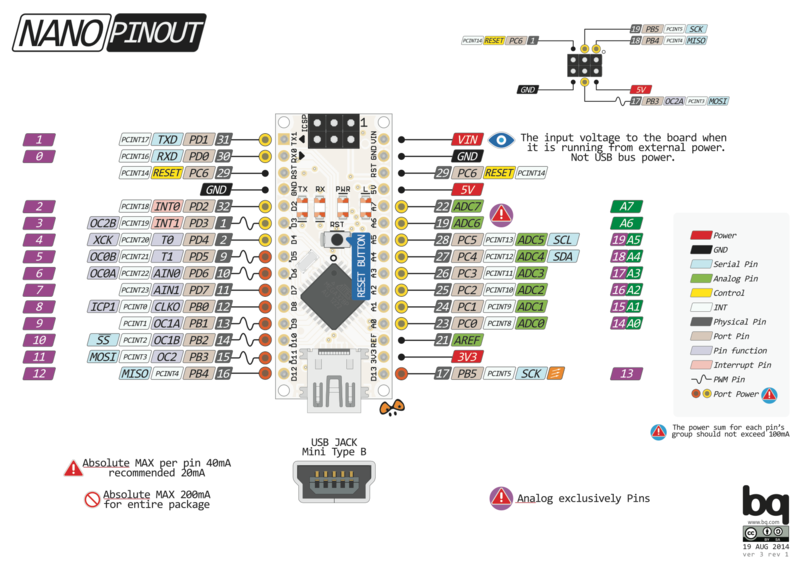

Pin Map
끝!
