wemos D1 mini 기본사양

by lovey25 2020. 11. 10.

개요

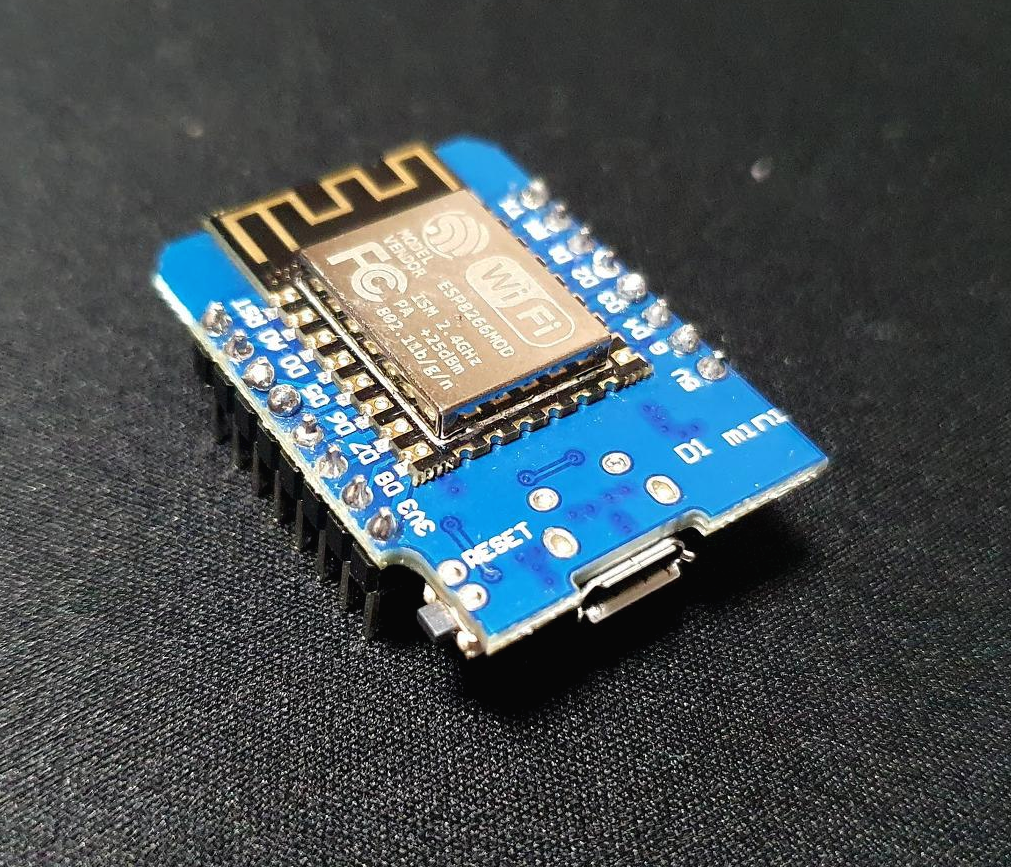

wemos D1 mini는 ESP8266칩(ESP12) 기반의 4MB 플래시 메모리를 가진 보드입니다. 특징이라면 소형의 보드이지만 micro USB가 내장되어 있어 펌웨어를 올리기 편하도록 구성되어 있습니다.

기본사양

wemos D1 mini

Operating Voltage 3.3V
Digital IO Pins 11
Analog Input Pin 1 (최대 3.2V)
Clock speed 80 / 160 MHz
Flash size 4MB

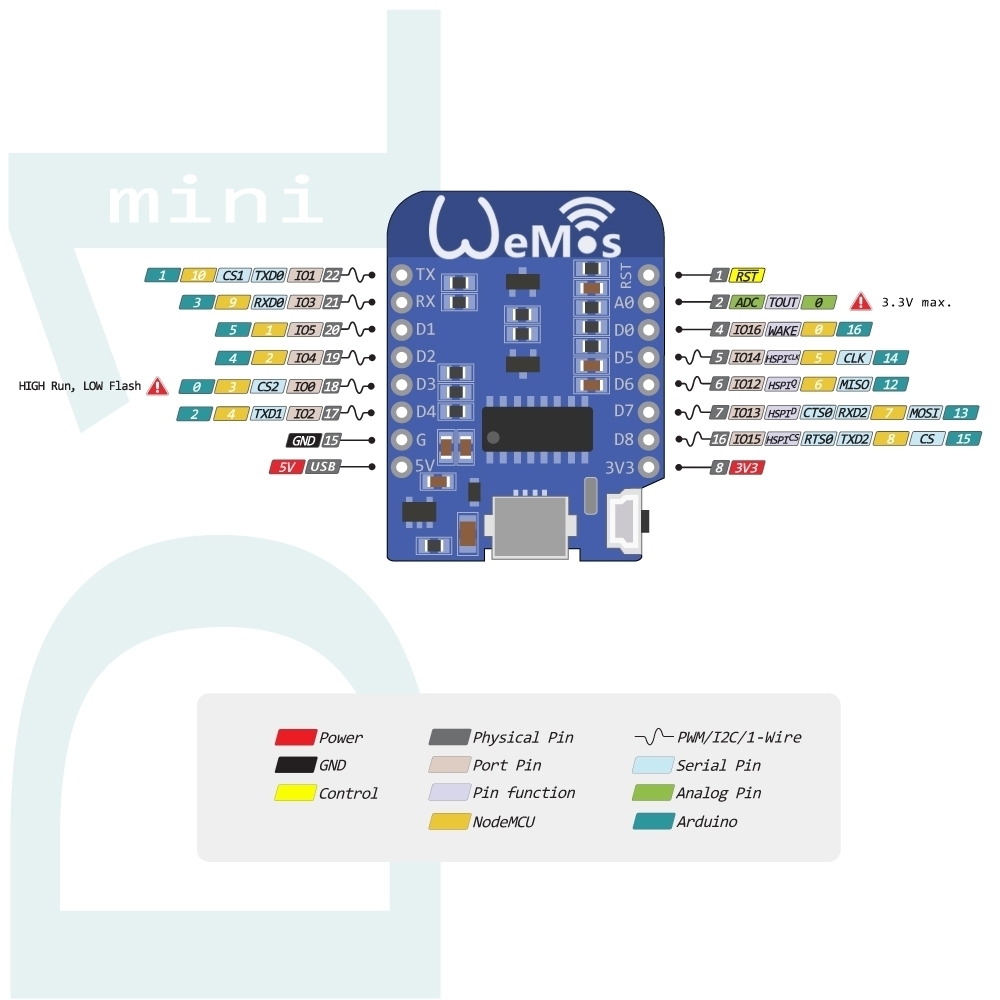

Pin Map

출처: https://escapequotes.net/esp8266-wemos-d1-mini-pins-and-diagram/

Digital IO pinMode

GPIO0~15: OUTPUT(default), INPUT, INPUT_PULLUP

GPIO16: OUTPUT(default), INPUT, INPUT_PULLDOWN_16

Digital Input Level

Low: < Vcc x 25% [ex.  < 0.825 (3.3 x 0.25) ]

High: > Vcc x 75% ([ex. > 2.475 (3.3 x 0.75) ]

※ 최대 전류는 12mA

Analog Input

GPIO0: 0V(0) ~ 1V(1023)



끝!
