전압 분배 회로 계산기

by lovey25 2020. 11. 20.

동작전압이 3.3V 인 ESP8266 보드를 많이 사용하다보니 센서 전압이 높아서 전압 분배회로를 많이 사용하게 됩니다. 매번 찾아보기 귀찮아서 계산기를 만들어 봤습니다.

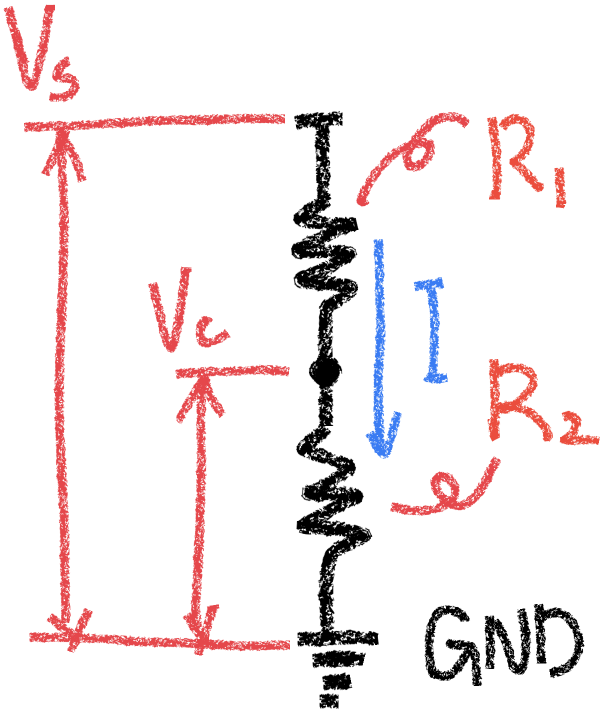

Vs = V
R1 = kΩ
Vc =  V
I =  mA R2 = kΩ



사용법

계산기는 강하해야할 전압을 정했을 때 필요한 저항값을 계산할 수도 있고 반대로 저항값을 정하면 강하되는 전압값을 구할 수도 있습니다.

저항 계산하기

Vs, Vc, I 값을 입력하고 "저항값 계산" 버튼을 클릭하면 오른쪽에 R1, R2값이 계산됩니다. 전류값은 20mA로 프리셋하였는데 필요에 따라 조정하시면 됩니다.

강하된 전압 계산하기

Vs, R1, R2를입력하고 "전압 역산" 버튼을 클릭하면 왼쪽에 Vc, I 값이 계산됩니다.



끝!
